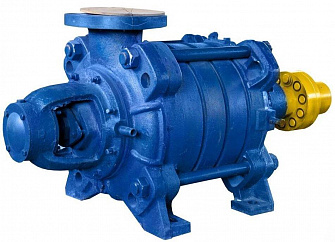

Многоступенчатый центробежный агрегат ЦНС 180-340 представляет собой высокотехнологичное секционное насосное оборудование, предназначенное для перекачивания чистой воды в системах промышленного водоснабжения. Данная модель обеспечивает стабильную подачу 180 м³/ч при напоре до 340 метров, что делает её незаменимым решением для объектов с повышенными требованиями к гидравлическим характеристикам.

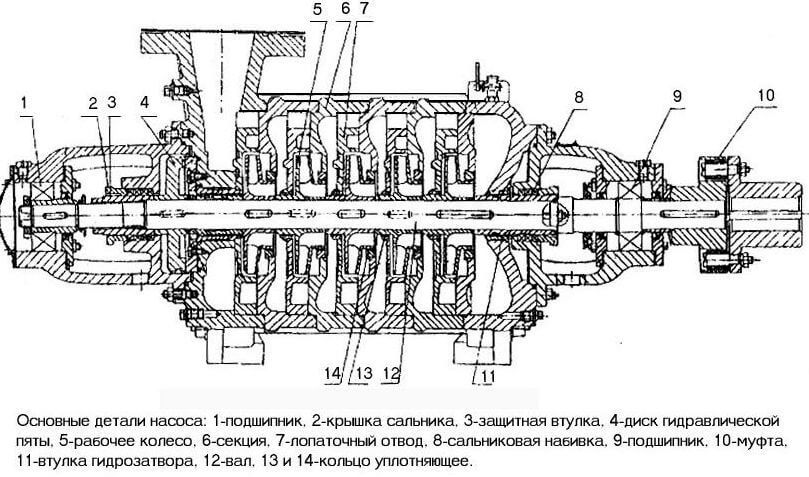

Секционная конструкция оборудования позволяет достигать высоких значений напора благодаря последовательному расположению рабочих ступеней. Каждая ступень увеличивает давление перекачиваемой среды, обеспечивая эффективную работу в условиях значительных высот подъема жидкости.
Технические характеристики и конструктивные особенности
Промышленное оборудование ЦНС 180-340 отличается надежной конструкцией корпуса, изготовленного из высококачественного чугуна. Рабочие колеса выполнены из бронзы, что обеспечивает длительный срок эксплуатации при работе с водой различной температуры.
Основные технические параметры агрегата:
— Подача: номинальная производительность составляет 180 кубических метров в час при оптимальном режиме работы
— Напор: максимальное значение достигает 340 метров водяного столба
— Мощность электродвигателя: 250 кВт при частоте вращения 1500 об/мин
— Габаритные размеры: длина агрегата 3165 мм, ширина 773 мм, высота 1010 мм
— Присоединительные размеры: всасывающий патрубок диаметром 350 мм, напорный — 250 мм
Энергоэффективное перекачивающее оборудование комплектуется асинхронным электродвигателем с высоким коэффициентом полезного действия. Система охлаждения двигателя обеспечивает стабильную работу в непрерывном режиме при температуре окружающей среды до +40°С.
Области применения в промышленности
Центробежный агрегат ЦНС 180-340 находит широкое применение в различных отраслях промышленности благодаря своим эксплуатационным характеристикам. Основные сферы использования включают системы водоснабжения крупных промышленных предприятий, где требуется высоконапорная перекачка больших объемов жидкости.
Оборудование эффективно работает в составе систем пожаротушения высотных зданий и промышленных комплексов, обеспечивая необходимое давление в трубопроводной сети. В металлургической промышленности агрегат используется для подачи технической воды к охладительным системам и промышленным установкам.
Система водоподачи с использованием ЦНС 180-340 обеспечивает стабильное функционирование технологических процессов в химической и нефтехимической отраслях. Надежность промышленного оборудования позволяет поддерживать непрерывность производственных циклов при минимальных затратах на обслуживание.
Преимущества многоступенчатой конструкции
Секционное исполнение агрегата предоставляет значительные преимущества по сравнению с одноступенчатыми аналогами. Многоступенчатая схема позволяет достигать высоких значений напора при сохранении компактных габаритов установки.
Гидравлическая эффективность оборудования обеспечивается оптимальным профилированием лопастей рабочих колес и направляющих аппаратов. Балансировка ротора выполняется в двух плоскостях, что минимизирует вибрацию и увеличивает ресурс подшипниковых узлов.
Модульная конструкция упрощает техническое обслуживание оборудования — при необходимости можно заменить отдельные секции без демонтажа всего агрегата. Это существенно сокращает время простоя оборудования при проведении ремонтных работ.
Монтаж и техническое обслуживание
Монтаж насосного агрегата требует подготовки прочного фундамента, способного воспринимать динамические нагрузки от работающего оборудования. Установка выполняется на виброгасящих опорах для снижения передачи колебаний на строительные конструкции.
Техническое обслуживание оборудования включает регулярный контроль состояния подшипниковых узлов, проверку герметичности сальниковых уплотнений и мониторинг параметров электродвигателя. Периодичность обслуживания определяется условиями эксплуатации и интенсивностью использования агрегата.
Для обеспечения длительной эксплуатации рекомендуется использование качественных смазочных материалов и своевременная замена изнашиваемых элементов. Система автоматического контроля позволяет отслеживать основные параметры работы и предупреждать о необходимости проведения обслуживания.
Производство и поставка от «Русмаш»
Компания «Русмаш» осуществляет производство и поставку центробежных секционных агрегатов ЦНС 180-340 с соблюдением всех технических требований и стандартов качества. Производственные мощности предприятия позволяют обеспечивать потребности промышленных предприятий Тюменского региона в надежном насосном оборудовании.
Контроль качества продукции осуществляется на всех этапах производственного процесса — от входного контроля материалов до финальных испытаний готового оборудования. Каждый агрегат проходит стендовые испытания с проверкой гидравлических характеристик и параметров энергопотребления.
Техническая поддержка клиентов включает консультации по подбору оптимальной конфигурации оборудования, разработку схем подключения и рекомендации по эксплуатации. Сервисная служба обеспечивает поставку запасных частей и проведение гарантийного обслуживания поставленного оборудования.
Для решения задач с другими техническими параметрами рекомендуем рассмотреть альтернативные модели из нашего каталога: центробежный агрегат ЦНС(Г) 38-110 для менее требовательных применений или промышленный насос ЦНС 180-383 с повышенным напором. При работе с горячими жидкостями стоит обратить внимание на термостойкую модель ЦНСН(т) 38-110.
Агрегат насосный ЦНС 180-340 применяют для магистральной транспортировки до потребителя чистой или технической воды, за исключением морской. Показатель кислотности pH должен находиться в пределах 7...8,5. Это оборудование допустимо для работы с жидкостями, которые по своим основным характеристиками близки к воде. Допускается перекачка жидкостей, содержащих в своем составе твердые частицы, размер которых не может быть больше 0,23 мм и их концентрация не должна превышать 0,1 % от общего объема рабочей среды. Температура рабочей среды должна быть в диапазоне 45-105 ºС.
