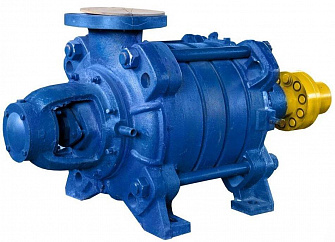

Промышленный секционный агрегат ЦНС 180-383 представляет собой высокоэффективное оборудование для транспортировки чистой воды и технических жидкостей в системах с высоким рабочим давлением. Данная модель обеспечивает напор до 383 метров при производительности 180 м³/ч, что делает её незаменимой для решения сложных инженерных задач в промышленности и коммунальном хозяйстве.
Конструкция агрегата основана на принципе последовательного соединения рабочих ступеней, каждая из которых увеличивает энергию потока и создаёт дополнительное давление. Такое техническое решение позволяет достигать высоких напорных характеристик при относительно компактных габаритах оборудования.
Технические характеристики ЦНС 180-383
Гидравлические параметры агрегата определяют его эффективность в различных технологических процессах. Производительность составляет 180 кубических метров в час, максимальный напор достигает 383 метра водяного столба. Рабочая температура перекачиваемой жидкости может варьироваться от +5°C до +105°C, что обеспечивает универсальность применения.
Мощность электродвигателя подбирается в зависимости от конкретных условий эксплуатации и может составлять от 160 до 315 кВт. Частота вращения рабочего вала стандартно составляет 1500 об/мин при питании от сети 380В частотой 50 Гц.
— Производительность: 180 м³/ч обеспечивает стабильную подачу жидкости в крупных промышленных системах
— Максимальный напор: 383 м позволяет преодолевать значительные высотные отметки и гидравлические сопротивления
— Температурный диапазон: от +5°C до +105°C расширяет сферу применения оборудования
— Допустимые примеси: содержание механических включений не более 0,2% с размером частиц до 0,2 мм
Конструктивные особенности секционного оборудования

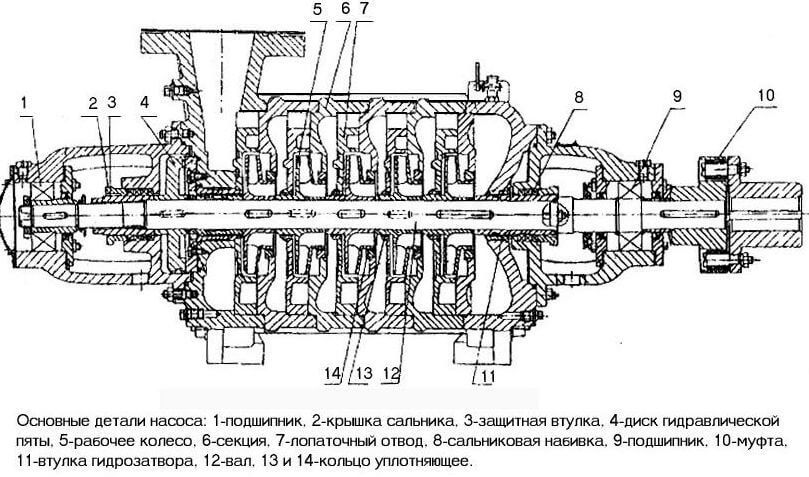

Многоступенчатая конструкция включает корпус, состоящий из нескольких секций, каждая из которых содержит рабочее колесо и направляющий аппарат. Материал изготовления корпуса – высококачественный чугун, что обеспечивает долговечность и устойчивость к коррозии. Рабочие колёса изготавливаются из бронзы или нержавеющей стали в зависимости от условий эксплуатации.
Уплотнительные элементы выполнены из износостойких материалов, что минимизирует утечки и обеспечивает длительный срок службы без технического обслуживания. Система балансировки осевых усилий предотвращает преждевременный износ подшипников и валов.
Горизонтальное исполнение агрегата упрощает монтаж и техническое обслуживание, а также обеспечивает стабильную работу в различных условиях эксплуатации. Фланцевые соединения соответствуют государственным стандартам и обеспечивают надёжную интеграцию в существующие трубопроводные системы.
Области применения центробежного агрегата
Промышленная водоподача составляет основную сферу использования данного оборудования. Агрегат эффективно функционирует в системах водоснабжения крупных предприятий, где требуется подача больших объёмов жидкости на значительную высоту. Металлургические комбинаты, химические производства, энергетические объекты – везде, где необходимо обеспечить стабильное давление в технологических процессах.
Системы пожаротушения высокого давления представляют ещё одну важную область применения. Способность создавать напор до 383 метров позволяет обеспечивать эффективное тушение пожаров в высотных зданиях и промышленных сооружениях. Надёжность работы оборудования критически важна в таких системах безопасности.
Коммунальное хозяйство также использует подобные агрегаты для подачи воды в многоэтажные здания, особенно в районах с недостаточным естественным давлением в сети. Котельные установки требуют стабильной подачи питательной воды под высоким давлением, что обеспечивает данная модель.
Горнодобывающая промышленность применяет такое оборудование для водоотлива из шахт и карьеров. Способность работать с жидкостями, содержащими небольшое количество механических примесей, делает агрегат подходящим для таких условий эксплуатации.
Преимущества эксплуатации промышленного оборудования
Высокая энергоэффективность достигается благодаря оптимизированной конструкции проточной части и применению современных материалов. КПД агрегата составляет не менее 78%, что обеспечивает экономичную эксплуатацию при значительных объёмах перекачиваемой жидкости.
Надёжность конструкции подтверждается длительным сроком службы основных узлов. Расчётный ресурс работы составляет не менее 15000 часов до первого капитального ремонта при соблюдении регламента технического обслуживания.
Модульная конструкция позволяет изменять количество ступеней в зависимости от требуемых параметров. Это обеспечивает гибкость при проектировании систем и возможность адаптации оборудования под конкретные технические условия.
Простота обслуживания достигается благодаря доступности всех основных узлов для осмотра и ремонта. Горизонтальное расположение агрегата упрощает демонтаж ротора без снятия трубопроводов, что сокращает время простоя оборудования.
Монтаж и техническое обслуживание
Установка агрегата требует подготовки фундамента, способного воспринимать динамические нагрузки при работе оборудования. Выравнивание производится с использованием регулируемых опор, обеспечивающих точную центровку валов агрегата и приводного двигателя.
Первоначальный пуск включает заполнение корпуса жидкостью, проверку направления вращения и постепенное увеличение нагрузки до номинальных параметров. Контроль вибрации и температуры подшипников осуществляется в течение первых часов эксплуатации.
Регулярное техническое обслуживание предусматривает проверку состояния уплотнений, смазки подшипников и контроль износа рабочих колёс. Периодичность обслуживания зависит от условий эксплуатации и качества перекачиваемой жидкости.
Диагностика технического состояния включает измерение вибрации, анализ смазочного материала и контроль гидравлических параметров. Своевременное выявление отклонений от нормы позволяет предотвратить серьёзные поломки и продлить срок службы оборудования.
Заказ и поставка от производителя
Компания «Русмаш» осуществляет производство и поставку промышленного оборудования серии ЦНС в Тюмени. Наше предприятие обеспечивает полный цикл изготовления от проектирования до заводских испытаний готовой продукции.
Комплектация агрегата включает основное оборудование, электродвигатель, систему автоматики и пусковую аппаратуру. При необходимости возможна поставка дополнительного оборудования: частотных преобразователей, систем мониторинга, запорной арматуры.
Гарантийные обязательства распространяются на все компоненты поставляемого оборудования и составляют 24 месяца с момента ввода в эксплуатацию. Сервисная поддержка включает консультации по эксплуатации, поставку запасных частей и выполнение ремонтных работ.
Для промышленных предприятий, эксплуатирующих аналогичное оборудование, рекомендуем рассмотреть модификации центробежного агрегата ЦНС(Г) 38-132 для систем с меньшими требованиями по напору, или высоконапорную модель ЦНС 180-425 для особо сложных условий эксплуатации. Альтернативным решением может стать специализированный агрегат ЦНСН(т) 38-110 для работы в нефтяной промышленности.
Получить техническую консультацию, расчёт стоимости оборудования и оформить заказ можно через наших специалистов. Мы обеспечиваем индивидуальный подход к каждому проекту и гарантируем соответствие поставляемого оборудования техническим требованиям заказчика.
Агрегат насосный ЦНС 180-383 применяют для магистральной транспортировки до потребителя чистой или технической воды, за исключением морской. Показатель кислотности pH должен находиться в пределах 7...8,5. Это оборудование допустимо для работы с жидкостями, которые по своим основным характеристиками близки к воде. Допускается перекачка жидкостей, содержащих в своем составе твердые частицы, размер которых не может быть больше 0,23 мм и их концентрация не должна превышать 0,1 % от общего объема рабочей среды. Температура рабочей среды должна быть в диапазоне 45-105 ºС.
