Центробежный секционный насос ЦНСН(т) 180-212 представляет собой многоступенчатое горизонтальное оборудование, предназначенное для перекачивания воды в промышленных и коммунальных системах. Данная модель обеспечивает подачу 180 м³/ч при напоре 212 метров, что делает её оптимальным решением для технологических процессов, требующих стабильного высокого давления.
Конструктивные особенности и технические решения

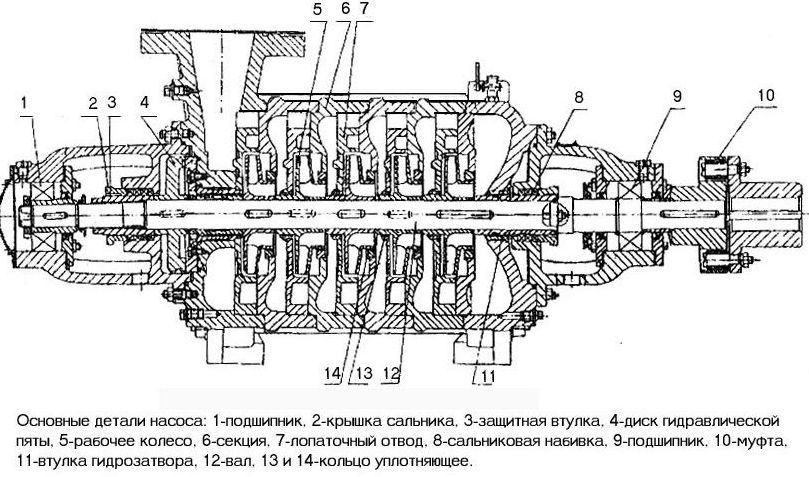

Секционная конструкция насоса позволяет легко адаптировать оборудование под различные рабочие параметры. Корпус изготавливается из чугуна СЧ-20, что обеспечивает высокую прочность и устойчивость к коррозии. Рабочие колеса выполнены из бронзы БрАЖН10-4-4, обеспечивающей оптимальные гидравлические характеристики.
Подшипниковые узлы оснащены качественными подшипниками качения, рассчитанными на продолжительную эксплуатацию. Система уплотнений включает сальниковые набивки, которые можно заменять без демонтажа всего агрегата. Направляющие аппараты точно обработаны для минимизации гидравлических потерь.
Электродвигатель мощностью 160 кВт работает при частоте вращения 1500 об/мин, что обеспечивает оптимальное соотношение производительности и энергопотребления. Такие параметры позволяют достигать высокого КПД при различных режимах работы.
Области применения в промышленности
Основное назначение оборудования — обеспечение водоснабжения крупных промышленных объектов. Агрегат эффективно работает в системах поддержания пластового давления на нефтяных месторождениях, где требуется закачка больших объемов воды под высоким давлением.
В теплоэнергетике данная модель применяется для циркуляции теплоносителя в высокотемпературных контурах. Система охлаждения промышленных установок также может использовать данное оборудование для создания необходимого давления в замкнутых циклах.
Коммунальное хозяйство использует такие агрегаты для повышения давления в сетях водоснабжения многоэтажных зданий и промышленных комплексов. Пожарные системы высотных сооружений требуют именно такого типа оборудования для обеспечения необходимого напора.
Преимущества эксплуатации
Модульная конструкция значительно упрощает техническое обслуживание. При необходимости можно заменить отдельные секции без полной разборки агрегата. Это существенно сокращает время простоя оборудования и снижает эксплуатационные расходы.
Высокий ресурс работы достигается благодаря использованию износостойких материалов и точной балансировке вращающихся элементов. Средний межремонтный период составляет 8000-10000 часов при соблюдении рекомендованных режимов эксплуатации.
Энергетическая эффективность обеспечивается оптимальной формой проточной части и минимальными гидравлическими потерями. КПД агрегата достигает 78-82% в зависимости от рабочей точки, что позволяет существенно экономить электроэнергию.
Варианты комплектации и модификации
Базовая комплектация включает насосный агрегат с электродвигателем, установленный на общей раме. Дополнительно может поставляться система автоматического управления с частотным преобразователем для плавного регулирования производительности.
Для работы с агрессивными средами доступна модификация с антикоррозионным покрытием проточной части. Взрывозащищенное исполнение предназначено для использования в потенциально опасных зонах нефтехимических производств.
В качестве альтернативных решений рассмотрите центробежный секционный агрегат ЦНС(Г) 180-255 для задач с повышенным напором или модель ЦНС(Т) 180-255 для специфических технологических процессов.
Техническое обслуживание и запасные части
Регулярное техническое обслуживание включает проверку состояния подшипников, контроль вибрации и температурного режима. Рекомендуется ежемесячная проверка затяжки резьбовых соединений и состояния уплотнений.
Компания «Русмаш» обеспечивает поставку оригинальных запасных частей в течение всего срока эксплуатации оборудования. В наличии постоянно поддерживается ассортимент наиболее востребованных комплектующих: рабочих колес, уплотнительных колец, подшипников и сальниковых набивок.
Гарантийное обслуживание распространяется на весь агрегат и составляет 12 месяцев с момента ввода в эксплуатацию. Квалифицированные специалисты проводят пусконаладочные работы и обучение обслуживающего персонала заказчика.
Для комплексного решения задач водоснабжения также рекомендуем ознакомиться с характеристиками насосного оборудования ЦНС(Г) 180-297, которое может дополнить технологическую схему объекта.
Агрегат насосный ЦНСН(т) 180-212 применяют для магистральной транспортировки до потребителя чистой или технической воды, за исключением морской. Показатель кислотности pH должен находиться в пределах 7...8,5. Это оборудование допустимо для работы с жидкостями, которые по своим основным характеристиками близки к воде. Допускается перекачка жидкостей, содержащих в своем составе твердые частицы, размер которых не может быть больше 0,1 мм и их концентрация не должна превышать 0,1 % от общего объема рабочей среды. Температура рабочей среды не может превышать +45 градусов.
